Giáo tiệp – (giáo hoàn thiện)

I. Giàn giáo hoàn thiện là gì?

1. Khái niệm giàn giáo hoàn thiện

Giàn giáo hoàn thiện hay còn gọi cách khác là giàn giáo khung, giáo H, giáo Tiệp hay giáo Minh Khai, thường dùng trong công tác bao che an toàn công trình và phục vụ cho công tác xây trát hoàn thiện công trình, làm khung thang tạm lên xuống, lối đi an toàn. Giáo hoàn thiện hiện nay chiến tỉ lệ rất lớn trong thi công xây dựng nhờ những ưu điểm nổi trội của loại giàn giáo này.

2. Một bộ giáo hoàn thiện gồm những gì?

 Một bộ giáo hoàn thiện gồm các bộ phận như sau:

• Khung giáo chính: Được cấu tạo từ ống khung chính Ø42 và ống khung phụ Ø27. Các thanh ống được hàn thành các khung cứng cáp và sơn chống gỉ. Đầu trên của thanh ống chính được thu lại đường kính Ø34 để cho các khung giáo khác lắp dựng bên trên khung giáo đó. Phần chân của khung chinh được tăng cường độ bền chống xé ống bằng công nghệ tông dầu hoặc hàn chống xé. Các thanh phụ Ø27 được hàn thành hệ khung bậc thang vừa tăng cường độ cứng vừa tạo thành các bậc để công nhân di chuyển lên xuống khi thi công lắp dựng.

Khung giàn giáo hoàn thiện

• Giằng giáo: Được cấu tạo từ 2 thanh ống Ø21 dài 2m. 2 đầu được đập bẹt và khoan lỗ giằng.

• Chân kích: Đây là bộ phận giúp cho hệ giáo hoàn thiện được cân bằng hơn khi lắp tại các vị trí gồ ghề không bằng phẳng. Chân kích có đường kính Ø34, chiều dài phổ biến từ 30 hoặc 50cm.

Chân kích giàn giáo

• Mâm giáo: là bộ phận có tác dụng tạo thành các hệ sản cứng và đủ chắc chắn đẻ công nhân viên có thể đi lại và thi công trên đó, ngoài ra mâm giáo còn giúp che chắn các vật rơi tại các khu vực có nhiều người đi lại.

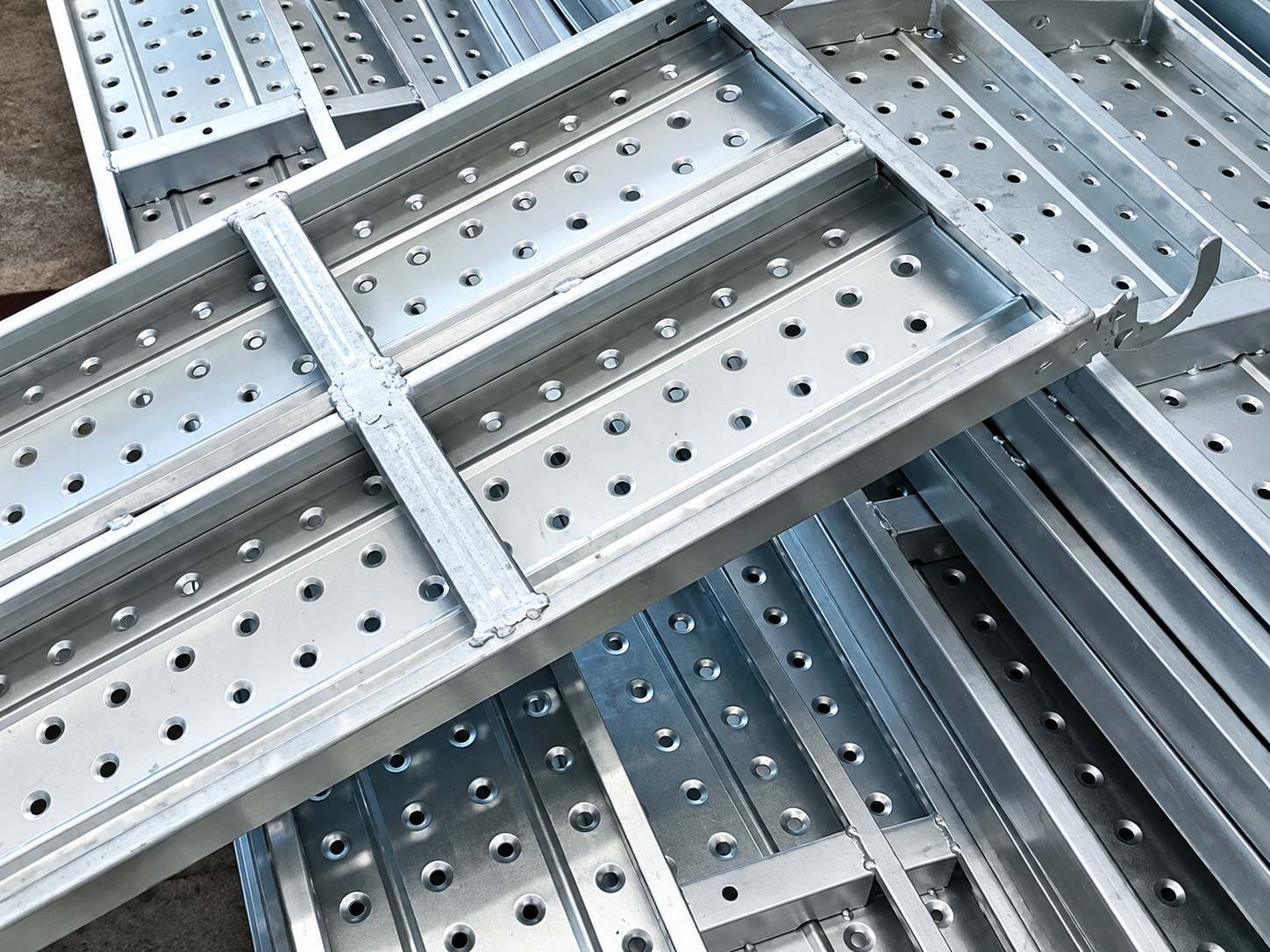

Mâm giàn giáo

Ngoài ra trong công tác giàn giáo bao che thì một hệ giàn giáo hoàn thiện đủ tiêu chuẩn sẽ bao gồm thêm các phụ kiện như lưới bao che, khóa giáo, neo giáo, hệ dầm I150. Thông tin về các sản phẩm trên khách hàng có thể đọc thêm tại đây:

– Xem thêm: Khóa giáo

– Xem thêm: Lưới bao che

– Xem thêm: Hệ dầm I150

II. Bốn loại giáo hoàn thiện phổ biến nhất hiện nay

 Hiện nay có 4 loại giàn giáo hoàn thiện được dùng phổ biến nhất gồm: Giáo hoàn thiện 1.7m, giáo hoàn thiện 1.5m, Giáo hoàn thiện 2.0m, giáo thang (giáo con)

 1. Giáo hoàn thiện 1.7m

Giáo hoàn thiện 1.7m là loại giáo chiếm tỉ trọng cao nhất trong trong lĩnh vực giàn giáo hiện nay. Đặc biệt trong công tác thi công các hệ giàn giáo bao che thì loại giáo này rất được ưa chuộng và tin tưởng sử dụng. Chúng ta có thể thấy được loại giáo hoàn thiện 1.7m này có các ưu điểm nổi trội như sau:

• Dễ dàng thao tác lắp dựng, vận chuyển dễ dàng
• Độ bền cao, chịu lực tốt
• Chức năng đa dạng theo nhu cầu
• Màu sắc đẹp nổi bật, giá thành rẻ

Về cấu tạo thì giáo hoàn thiện 1.7m có cấu tạo và các thông số kích thước như sau:

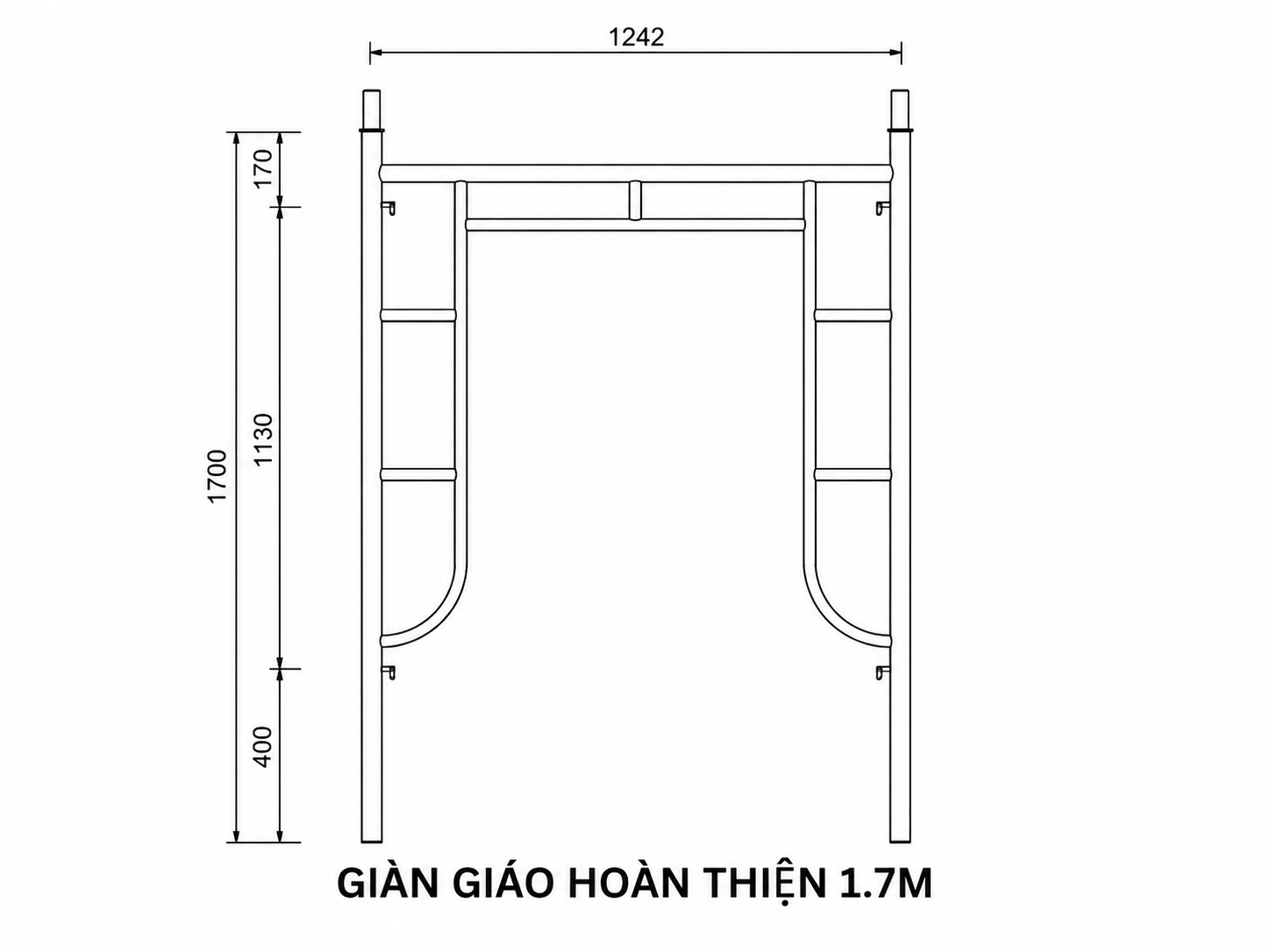

Kích thước giàn giáo hoàn thiện 1,7m

* Về thông số kích thước:

• Chiều cao làm việc: 1.7m
• Chiểu cao tổng thể: 1.8m (bao gồm cả phần ống nối)
• Chiều rộng: 1.25m
• Độ dày ống chính: 1.4 ~ 1.8mm
• Đường kính ống chính: Ø42
• Độ dày ống phụ: 1.1 ~ 1.4mm
• Đường kính ống phụ: Ø27

Hiện nay các khung giáo hoàn thiện 1.7m được sản xuất theo công nghệ tông đầu ống dảm bảo được đồ bền cũng như hình thức đẹp hơn so với trước đây (hàn đầu ống nối và chống xé)

2. Giáo hoàn thiện 1.5m

Giáo hoàn thiện 1.5m là một loại giáo cũng phổ biến không kém so với loại giàn giáo 1.7m bên trên. Trước khi loại giáo 1.7m được phổ biến thì kiểu giàn giáo 1.5m này là loại giáo được sử dụng chính trong các công trình. Giống với giáo 1.7m thì giáo 1.5m cũng được sử dụng rất nhiều trong các công tác thi công giàn giáo bao che, công tác hoàn thiện bên trong tòa nhà….

Về cấu tạo giáo hoàn thiện 1.5m rất giống với giáo 1.7m. Hai loại giàn giáo này khác nhau chủ yếu là ở chiều cao và số thanh phụ ngang.

2.1 Ưu điểm của giàn giáo hoàn thiện 1.5m

• Dễ dàng thao tác lắp dựng, vận chuyển dễ dàng
• Độ bền cao, chịu lực tốt
• Chức năng đa dạng theo nhu cầu
• Màu sắc đẹp nổi bật, giá thành rẻ

2.2 Thông số kĩ thuật giàn giáo hoàn thiện 1.5m

• Chiều cao làm việc: 1.5m
• Chiểu cao tổng thể: 1.6m (bao gồm cả phần ống nối)
• Chiều rộng: 1.25m
• Độ dày ống chính: 1.4 ~ 1.8mm
• Đường kính ống chính: Ø42
• Độ dày ống phụ: 1.1 ~ 1.4mm
• Đường kính ống phụ: Ø27

Giống như giàn giáo 1.7m, loại giàn giáo 1.5m cũng được sản xuất theo công nghệ tóp đầu ống nhằm tăng độ bền cũng như hình thức đẹp hơn so với trước đây

2.3 Hình dạng, cấu tạo của giàn giáo hoàn thiện 1.5m

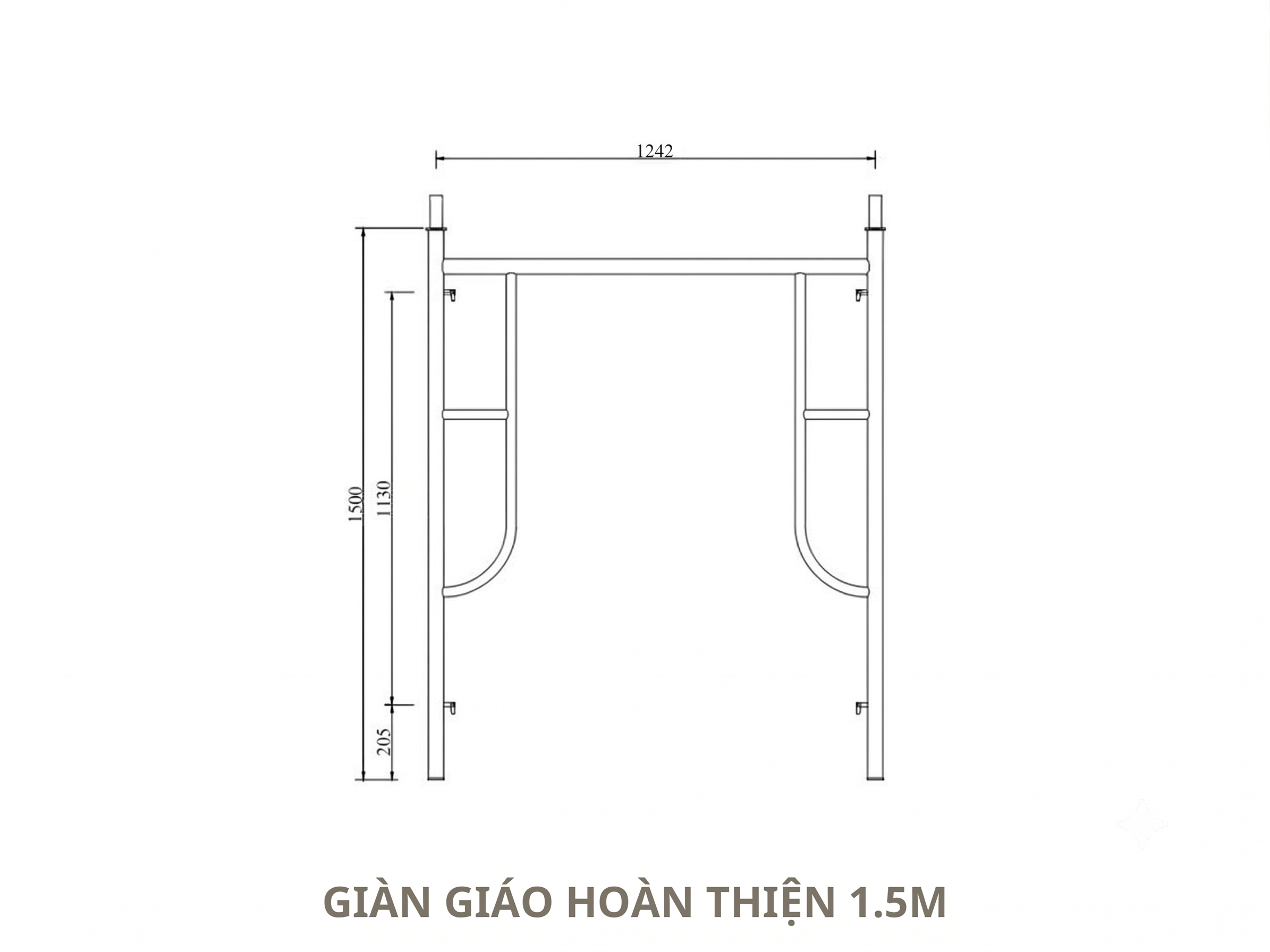

Kích thước giàn giáo hoàn thiện 1,5m

3. Giáo hoàn thiện 2.0 m

Cùng với 2 loại giàn giáo 1.7m và 1.5m thì giàn giáo hoàn thiện 2.0m là một lại giàn giáo có cấu tạo và chức năng khá tương tự so với các loại giàn giáo bên trên. Tuy nhiên loại giàn giáo 2.0m này lại được sử dụng chủ yếu và công tác thoàn thiện tại các vị trí có chiều cao lớn mà các loại giàn giáo 1.7 và 1.5m không thực hiện được nhưng lại không thể lắp được các hệ giáo cao hơn 2m. Còn trong công tác thi công giàn giáo bao che loại giàn giáo này khá ít được sử dụng vì chiều cao quá lớn của nó.

Ưu điểm của giàn giáo hoàn thiện 1.5m:

• Dễ dàng thao tác lắp dựng, vận chuyển dễ dàng
• Độ bền cao, chịu lực tốt
• Dùng được trong các trường hợp vị trí thi công có chiều cao lớn trên 2.m
• Màu sắc đẹp nổi bật, giá thành rẻ

3.1 Thông số kĩ thuật giàn giáo hoàn thiện 1.5m

• Chiều cao làm việc: 2.0m
• Chiểu cao tổng thể: 2.1m (bao gồm cả phần ống nối)
• Chiều rộng: 1.25m
• Độ dày ống chính: 1.4 ~ 1.8mm
• Đường kính ống chính: Ø42
• Độ dày ống phụ: 1.1 ~ 1.4mm
• Đường kính ống phụ: Ø27

3.2 Hình dạng cấu tạo của giàn giáo hoàn thiện 2m

4. Giáo hoàn thiện 0.9m

Giáo hoàn thiện 0.9m là loại giàn giáo mới xuất hiện gần đây, đây lại loại giáo có chiều rộng là 90cm, chiều cao 1.5 hoặc 1.7m. Kiểu giàn giáo này hiện nay đ

được sử dụng nhiều ở các vị trí có chiều rộng thi công nhỏ, hẹp dưới 1m mà các loại giàn giáo thông tường không thể sử dụng được.

Giàn giáo 0.9m có các ưu điểm như sau:

• Dễ dàng thao tác lắp dựng, vận chuyển dễ dàng
• Độ bền cao, chịu lực tốt
• Dùng được trong các vị trí nhỏ hẹp dưới 1m

4.1 Về thông số kích thước:

• Chiều cao làm việc: 1.5m,1.7m
• Chiểu cao tổng thể: 1.6m,.1.8m (bao gồm cả phần ống nối)
• Chiều rộng: 0.9m
• Độ dày ống chính: 1.4 ~ 1.8mm
• Đường kính ống chính: Ø42
• Độ dày ống phụ: 1.1 ~ 1.4mm
• Đường kính ống phụ: Ø27

Hiện nay các khung giáo hoàn thiện 0.9m được sản xuất theo công nghệ tông đầu ống dảm bảo được đồ bền cũng như hình thức đẹp hơn so với trước đây (hàn đầu ống nối và chống xé)

4.2 Hình dáng cấu tạo giàn giáo hoàn thiện 0.9m

Khung giàn giáo hoàn thiện 0.9m có hình dạng cấu tạo như sau:

Kích thước giàn giáo hoàn thiện 0,9m

5. Giáo thang (giáo con)

Giáo thang hay còn được gọi bằng giáo thang là một lại giàn giáo có cấu tạo và chức năng nhằm mục đích phụ vụ công tác hoàn thiện hoặc thi công tại các vị trí rất nhỏ và hẹp. Đặc điểm riêng biệt của loại giàn giáo thang này là có cấu tạo gồm các thang ngang nhằm mục đích có thể điểm chỉnh độ cao của sàn thao tác một cách linh động hơn phù hợp yêu cầu công việc

Ưu điểm của giàn giáo thang

• Dễ dàng thao tác lắp dựng, vận chuyển dễ dàng
• Độ bền cao, chịu lực tốt
• Dùng được trong các trường hợp vị trí thi công có chiều cao và chiều rộng nhỏ
• Độ linh động cao, dễ dàng điều chỉnh độ cao sàn thao tác

3.1 Thông số kĩ thuật giàn giáo thang

• Chiều cao làm việc: 1.5m
• Chiểu cao tổng thể: 1.6m (bao gồm cả phần ống nối)
• Chiều rộng: 65cm
• Độ dày ống chính: 1.1 ~ 1.4mm
• Đường kính ống chính: Ø42
• Độ dày ống phụ: 1.1 ~ 1.4mm
• Đường kính ống phụ: Ø27

3.2 Hình dạng cấu tạo của giàn giáo thang

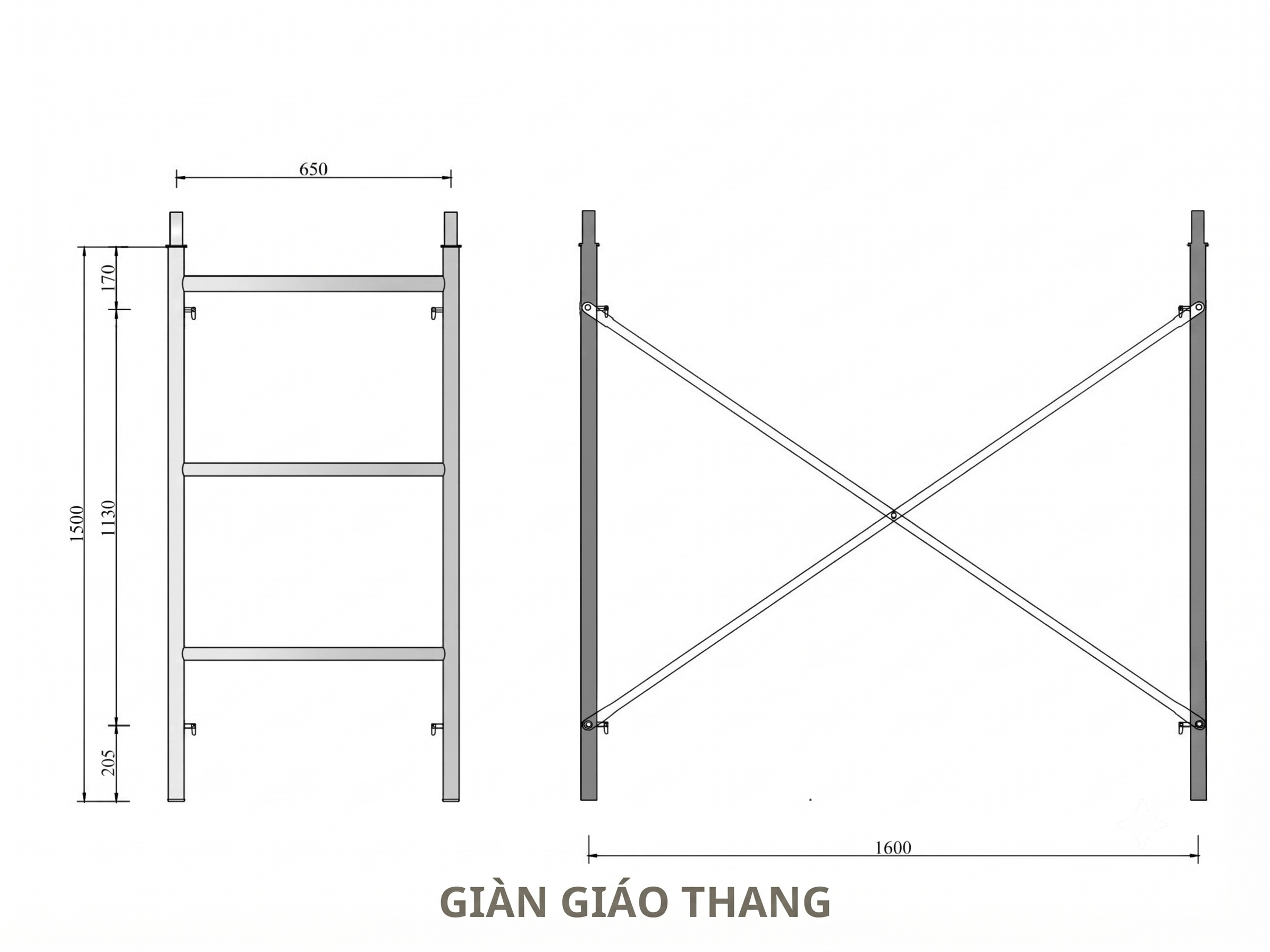

Kích thước giàn giáo thang

III: Quy trình sản xuát các loại giàn giáo hoàn thiện hiện nay

Các loại giàn giáo hoàn thiện hiện nay được sản xuất theo quy trình khá hoàn thiện. Bao gồm các công đoạn như chọn lựa nguyên liệu, các bước sản xuất, cụ thể:

Bước 1: Chọn nguyên liệu vật tư đầu vào giàn giáo hoàn thiện

• Về nguyên liệu sản xuất giàn giáo hoàn thiện bao gồm các loại ống thép Ø42 và Ø27, Ø21. Cần lựa chọn các loại thép tốt uy tín đảm bảo được độ đồng đều như các loại ống thép của Hòa Phát, Minh Ngọc, Minh Phú,… Tránh sử dụng các loại ông thép chất lượng kém, độ dày ống không đồng đều vì khi gia công,sử dụng rất dễ bị vỡ ống

Bước 2: Sản xuất phôi, gia công nguyên vật liệu

• Khi có nguyên vật liệu đạt yêu cầu tiến hành công đoàn xử lý phôi nguyên liệu. Quá trình này bao gồm các công việc xử lý phôi ống chính và ống phụ, loại bỏ các phôi không đạt yêu cầu.
• Với ống chính Ø42 cần xử lý tông đầu ống và chân ống, một số loại giàn giáo xử dụng ống nối rời và chống xé rời thì không cần phải tông đầu ống trước
• Với các ống phụ Ø27 cần xử lý uốn tay cong và đập bẹt đầu tại các vị trí kết nối để đảm bảo mối hàng được kín hơn

Bước 3: Hàn liên kết

• Sau khi xử lý tất cả các nguyên liệu đầu vào, tiến hành hàn nối các chi tiết lại với nhau bằng các công nghệ hàn, hiện nay chủ yếu hàn Mic được sử dụng chính trong sản xuất giàn giáo hoàn thiện, ngoài ra có các công nghệ hàn khác nhau như hàn que, hàn Tic… tuy nhiên các loại công nghệ hàn này không được sử dụng nhiều
• Sau khi hàn hoàn thiện xong tiến hành sơn, mạ sản phẩm bằng phương pháp phun sơn hoặc mạ nhúng nóng, mạ tĩnh điện. Với các loại giàn giáo sử dụng ống thép mạ kẽm thì thông thường chỉ cần sơn mạ taị các vị trí hàn là chủ yếu.
