Chi tiết sản phẩm
Giàn giáo Ringlock là hệ giàn giáo đa năng, sử dụng các đĩa khóa (rosette) hàn cố định trên cây chống đứng, giúp kết nối thanh ngang (ledger) và thanh chéo (brace) một cách nhanh chóng và chắc chắn.
hệ giàn giáo ringlock
Đây là hệ giàn giáo hiện đại, thay thế cho các loại giàn giáo truyền thống như giàn giáo khung và giàn giáo nêm, nhờ:
- Khả năng chịu tải cao
- Tính ổn định vượt trội
- Tốc độ lắp dựng nhanh chóng
- Linh hoạt mọi địa hình & cao độ

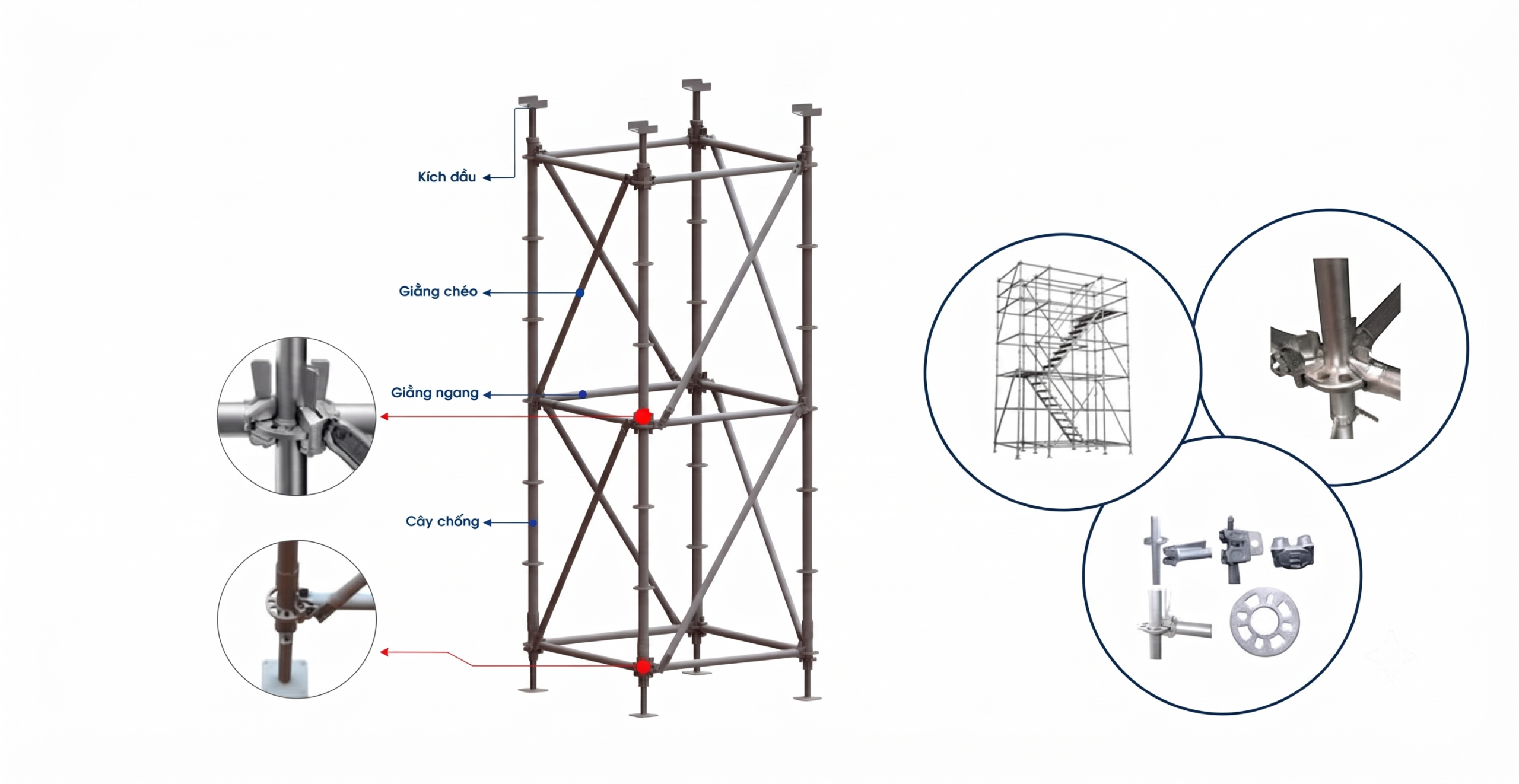

Cấu tạo giàn giáo Ringlock
Giàn giáo Ringlock là hệ giàn đa năng sử dụng đĩa khóa (rosette) hàn trên thân cột, cho phép liên kết thanh ngang và thanh chéo ở nhiều góc độ, giúp lắp nhanh – ổn định – an toàn.
Hệ thống Ringlock bao gồm 5 thành phần chính:
| Thành phần | Chức năng |
|---|---|
| Cây chống đứng (standard) | Chịu tải trọng theo phương thẳng đứng. Trên thân hàn các đĩa khóa (rosette) cách đều để liên kết giằng ngang/chéo |
| Thanh giằng ngang (ledger) | Tạo khung sàn thao tác, đỡ mâm sàn, liên kết giữa các cây chống |
| Thanh giằng chéo (brace) | Gia cố hệ thống, tăng độ cứng và chống xoắn |
| Chân kích / Kích U | Điều chỉnh cao độ, tạo sự cân bằng ở chân hoặc đỡ sàn ở đỉnh |
| Đĩa khóa (rosette) | Hàn cố định trên thân cột, có 8 lỗ cho phép kết nối linh hoạt ở nhiều góc độ |
cây chống đứng giàn giáo ringlock
-
Cây chống đứng (Standard)
- Vai trò: chịu tải thẳng đứng cho toàn bộ hệ.
- Quy cách: Ống D49 (phổ biến), trên thân hàn các đĩa khóa (rosette) cách đều theo bước tiêu chuẩn.
thanh giằng ngang giàn giáo ringlock
-
Thanh giằng ngang (Ledger)
- Vai trò: liên kết các cột đứng, tạo khẩu độ và khung sàn làm việc.
- Cấu tạo: Đầu thanh hàn đầu nêm để gài và khóa vào đĩa chắc chắn.
-
Thanh giằng chéo (Diagonal Brace)
- Vai trò: tăng độ cứng – chống xoắn, ổn định không gian cho cả hệ.
- Liên kết: Bắt chéo giữa các cột thông qua đĩa khóa.
-
Chân kích (Base Jack) / Kích U
- Vai trò: chỉnh cao độ – san phẳng nền, giúp hệ giàn đứng vững trên mặt bằng không đều.
-
Đĩa khóa (Rosette)
- Vai trò: trung tâm liên kết của hệ Ringlock.
- Cấu tạo: 8 lỗ (4 lỗ nhỏ + 4 lỗ lớn) cho phép gắn thanh ngang/chéo ở nhiều góc độ, linh hoạt cho bao che, đổi hướng hoặc thay đổi cao độ.

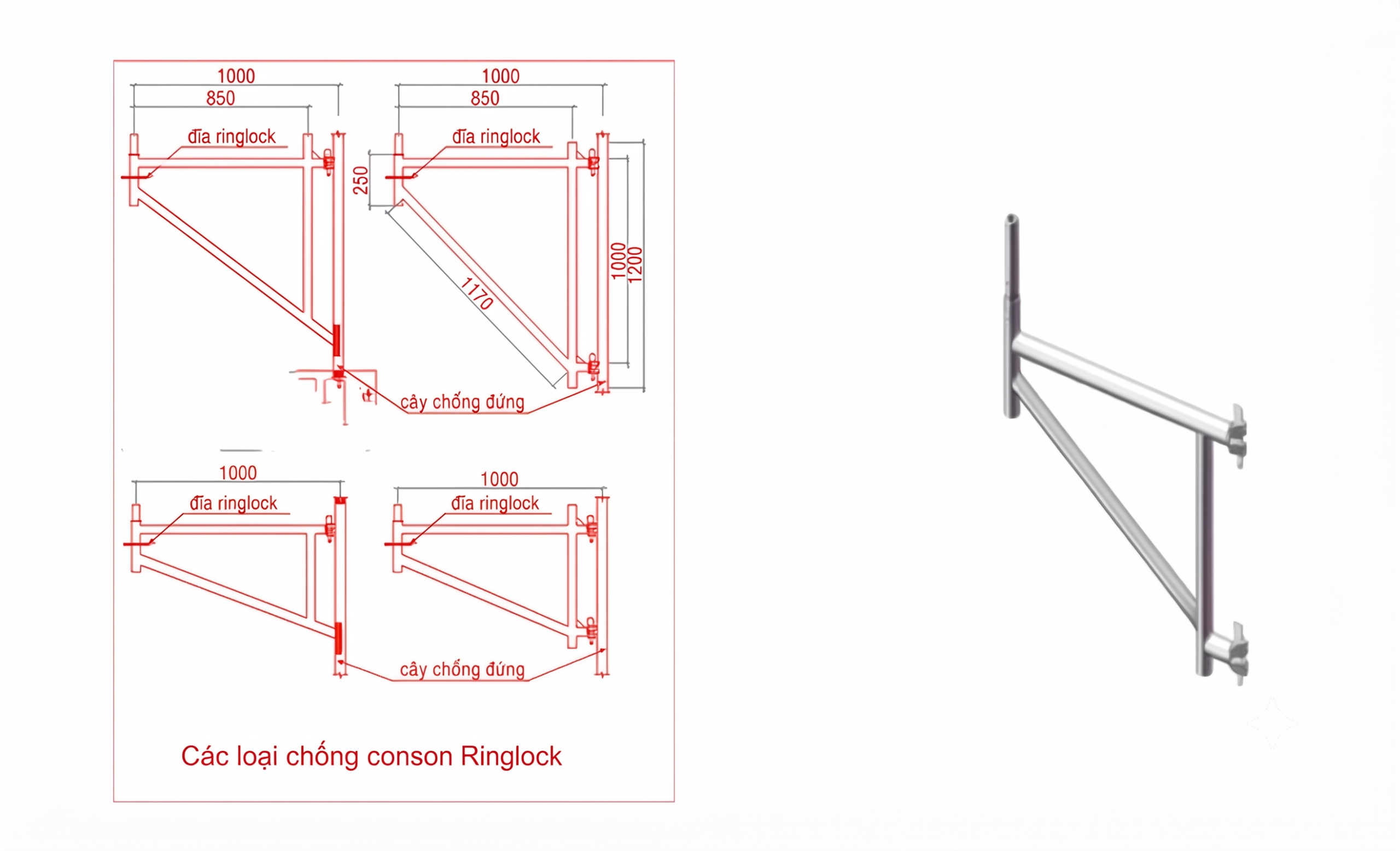

chống đà giàn giáo ringlock
| Hạng mục | Độ dày thép | Ghi chú |
|---|---|---|
| Cây chống giàn giáo Ringlock | D49 x 2mm – 2.5 mm | Chọn theo tải trọng & chiều cao làm việc |
| Thanh giằng giàn giáo Ringlock (ngang/chéo) | D42 – D49 x 1.6 – 1.8 – 2.0 mm | Tăng cứng & cố định khung không gian |

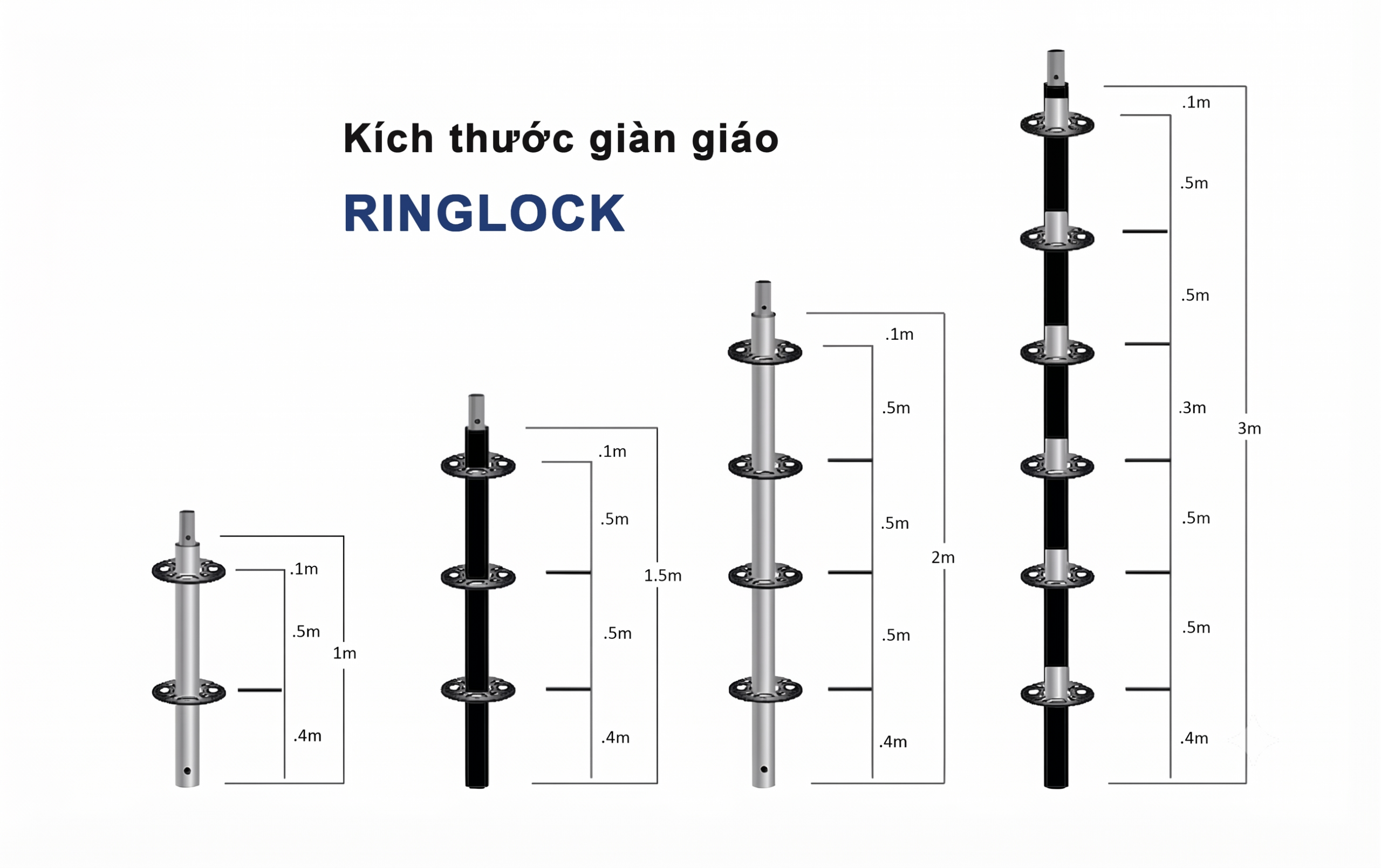

Kích thước giàn giáo Ringlock
Giàn giáo Ringlock dùng cấu trúc cột tiêu chuẩn (standard) + thanh giằng ngang (ledger) + giằng chéo (brace). Việc chọn chiều dài cột và chiều dài thanh giằng sẽ quyết định cao độ thao tác, khẩu độ khung và độ ổn định của toàn hệ.

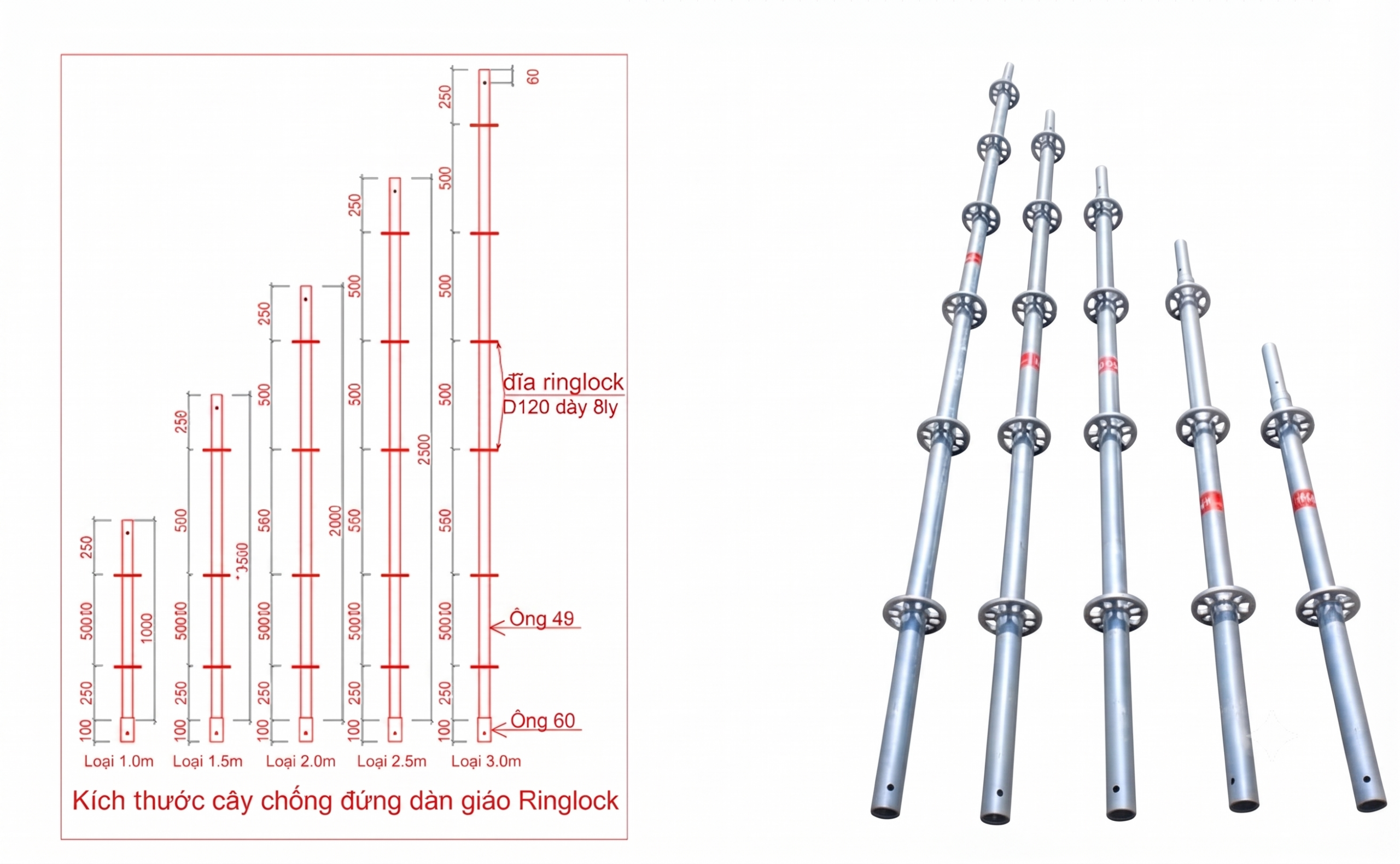

Kích thước cây chống giàn giáo ringlock
| Chiều dài danh định | Quy đổi (m) | Ứng dụng điển hình |
|---|---|---|
| Cây Chống 1000 mm | 1.0 m | Bù cao độ tầng, chân đế/khu vực thấp trần |
| Cây Chống 1500 mm | 1.5 m | Tầng thấp – trung bình, lắp bao che nội thất |
| Cây Chống 2000 mm | 2.0 m | Cao độ phổ biến, linh hoạt nhiều hạng mục |
| Cây Chống 2500 mm | 2.5 m | Mặt dựng cao hơn, giảm số mối nối đứng |
| Cây Chống 3000 mm | 3.0 m | Cao độ lớn, công trình mặt dựng/nhà xưởng |
cây chống đứng giàn giáo ringlock

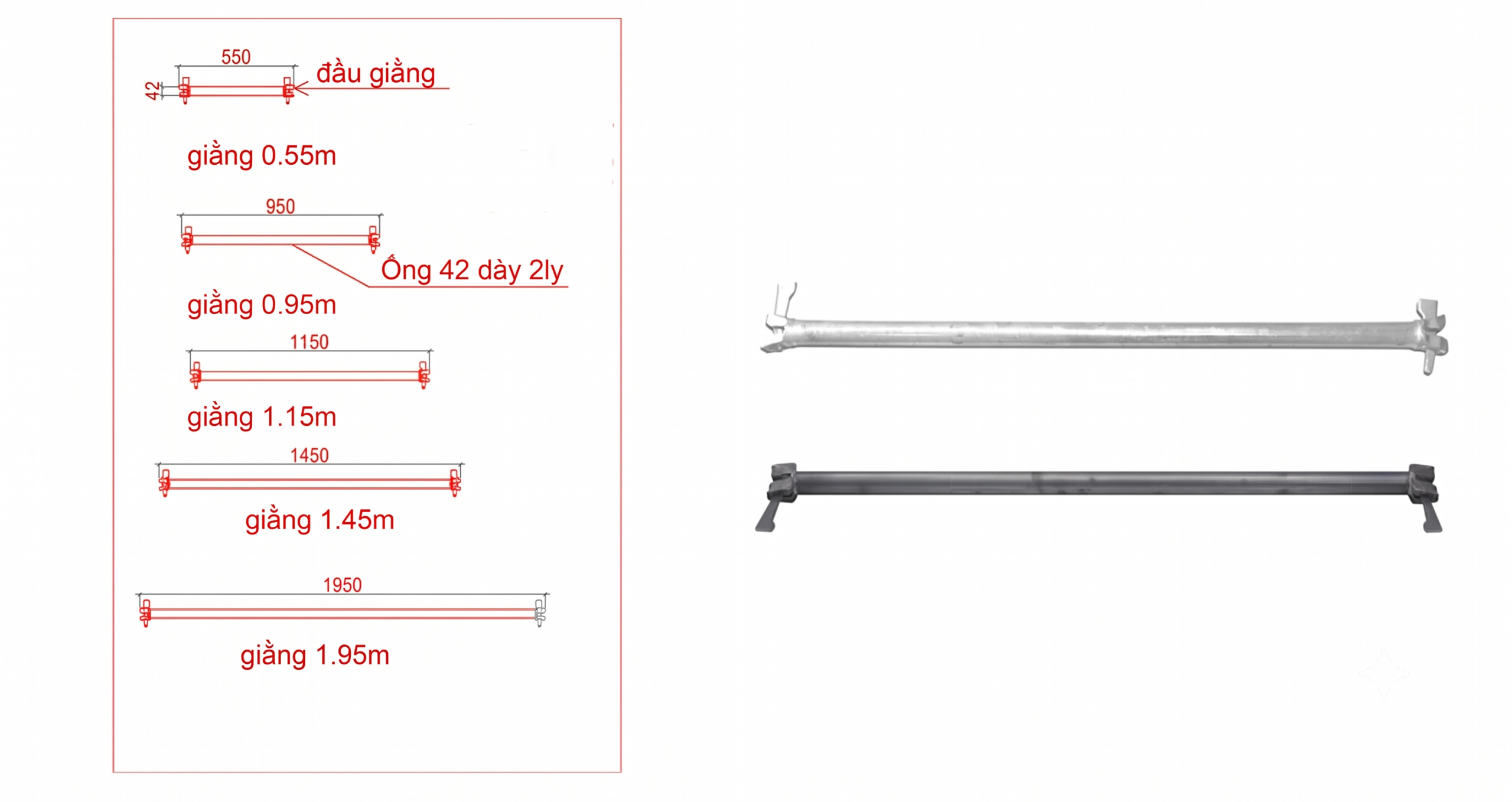

Kích thước thanh giằng giàn giáo ringlock
Thanh giằng ngang
Dùng tạo khẩu độ khung và đỡ mâm sàn.
| Chiều dài danh định | Quy đổi (m) | Vai trò/ứng dụng |
|---|---|---|
| Giằng Ngang 500 mm | 0.5 m | Gối đỡ ngắn, vị trí hẹp, chêm khẩu độ |
| Giằng Ngang 600 mm | 0.6 m | Khẩu độ hẹp, làm tay vịn – vệ sinh mặt dựng |
| Giằng Ngang 1000 mm | 1.0 m | Khẩu độ chuẩn, lắp mâm 1,6–1,7 m dễ dàng |
| Giằng Ngang 1200 mm | 1.2 m | Tăng bề rộng thao tác, vẫn đảm bảo độ cứng |
| Giằng Ngang 1500 mm | 1.5 m | Khẩu độ rộng, giảm số khung, cần giằng chéo hợp lý |
Thanh giằng chéo
Dùng tăng độ cứng – chống xoắn; chiều dài phụ thuộc khoảng cách hai cột và cao độ giữa hai đĩa. Khi chọn ledger càng dài, brace cần bố trí dày hơn để giữ ổn định.
